Heizungs- Kühl- und Frostschutzanlagen schützen und optimieren
Der pH-Optima Spezialmagnetfilter ist ein Siebkorbfilter mit Magnetstabeinsatz und bietet optimalen Schutz ihrer Heizungs- oder Kühl– sowie Frostschutzanlage vor Verschlammungen und Magnetit. Ausgestattet mit einem Eingangs- und Ausgangsmanometer lässt sich eine erforderliche Reinigung ablesen.
Der Filter besteht aus einem Gussgehäuse mit gegenüberliegenden höhengleichen Anschlussflanschen. Der Filterdeckel wird mit Bügel befestigt. Entlüftungsvorrichtung im Deckel und Entleerungsvorrichtung im Gehäuse gehören zum Lieferumfang. Der Filter ist mit einem Korbsieb ausgestattet. Der Siebeinsatz besteht aus Lochblech, das wahlweise mit Geweben verschiedener Maschenweite bespannt ist. Das zu filternde Medium durchströmt den Siebeinsatz von innen nach außen. Zusätzlich wird im Korbsiebeinsatz ein Spezialmagnet angebracht.

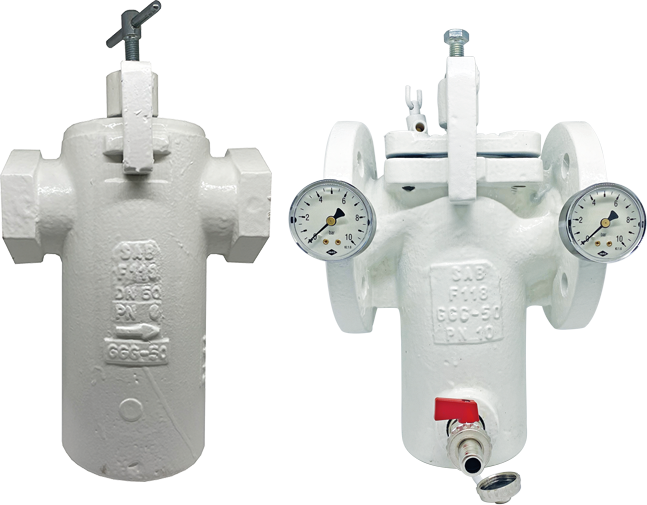

pH-Optima Siebkorb-Spezialmagnetfilter
Ihre Vorteile
- Siebkorbfilter mit Magnetstab zum optimalen Schutz vor Schlamm und Magnetit
- Filtergrößen in 5/4“, 6/4“ und 2“ mit Innengewinde sowie in DN40, DN50 und DN65 mit Flansch PN 10
- mit Korbsieb aus Edelstahl 100 μm ausgestattet
- hohe Leistung, gewichts- und platzsparende Bauweise
- leichte und schnelle Reinigung
- bedienerfreundlicher Deckelverschluss mit Bügel
- mit Spezialmagnet ausgestattet
- mit Manometer zur Feststellung des Differenzdruckes ausgestattet (nur bei Flanschversion)
- mit Entleerungsventil (nur bei Flanschversion)
Technische Daten Siebkorb-Spezialmagnetfilter
| Art.Nr. | DN | PN | Höhe | Einbaulänge | Tiefe | Durchflussleistung | Gegenflansch | Gewicht |
| (bar) | (mm) | (mm) | (mm) | (m3/h) | (kg) | |||
| F00165 | DN40 | 10 | 317 | 190 | 100 | 12 | Ähnl. DIN 2533 B, PN 16 | 13 |
| F00166 | DN50 | 10 | 317 | 190 | 100 | 18 | Ähnl. DIN 2533 B, PN 16 | 13 |
| F00167 | DN65 | 10 | 387 | 230 | 125 | 30 | Ähnl. DIN 2533 B, PN 16 | 22 |
| F00126 | 5/4“ | 10 | 352 | 200 | 154 | 7 | Innengewinde | 11 |
| F00163 | 6/4“ | 10 | 352 | 200 | 154 | 10 | Innengewinde | 11 |
| F00164 | 2“ | 10 | 352 | 200 | 154 | 18 | Innengewinde | 11 |

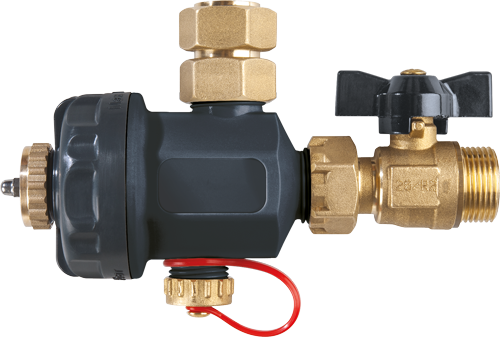

Optima SAM
Magnetischer Schlammabscheider 3/4“
Ihre Vorteile
- Dauerhafter Schutz des Heizkessels
- Entfernung der magnetischen und nicht magnetischen Partikel, die den geschlossenen Kreislauf schädigen
- Ultrakompakte Version für enge Platzverhältnisse
- Vielseitige Installationsmöglichkeiten
TECHNISCHE DATEN OPTIMA SAM
Artikel Nr.: ALVASAM3/4
Merkmale
3/4“-Anschlüsse aus Kunststoff-Gehäuse
Deckel mit Magnethalter: Verstärktes Polyamid PA66
Filterelement: Edelstahl AISI 304 L
Kugelventil-Drehverbindung: Messing CW 617 N
O-Ringe: EPDM
Betriebsbedingungen
Kompatible Fluide: Wasser, Wasser + Glykol
Filtrationsgrad: 500 μm
Max. Arbeitsdruck: 3 bar
Max. Temperatur: 90 °C

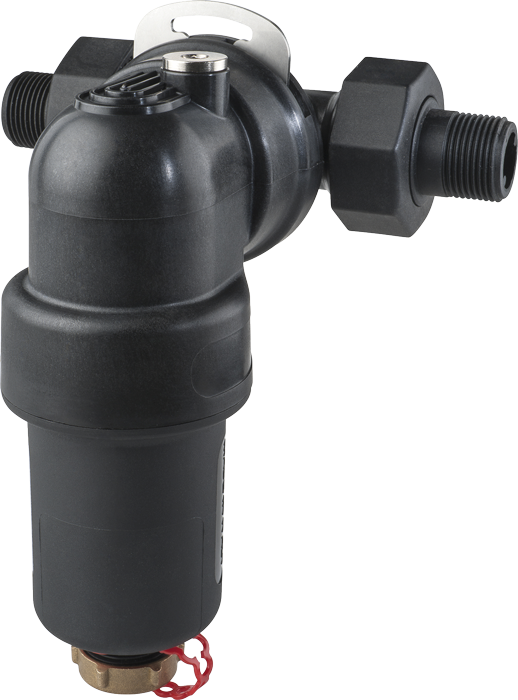

Optima SAF
Magnetischer Schlammabscheider
zum Schutz Ihres Heizkessels
Ihre Vorteile
- 360° Einbaumöglichkeit in 3/4“ und 1“
- Dauerhafter Schutz des Heizkessels
- Entfernung der magnetischen und nicht magnetischen Partikel, die den geschlossenen Kreislauf schädigen
- Metallclip für einen einfachen und schnellen Ein- sowie Ausbau des Filters
TECHNISCHE DATEN OPTIMA SAF
Artikel Nr.: ALVASAF3/4-1
Merkmale
3/4“-Anschlüsse aus Kunststoff-Gehäuse
Anschlüsse aus Kunststoff 3/4“ und 1“: Verstärktes Polyamid PA66
Körper: Verstärktes Polyamid PA66
Filterelement: Edelstahl AISI 304 L
O-Ringe: EPDM Ablassstopfen: Messing CW 614 N – 1/2”
Betriebsbedingungen
Kompatible Fluide: Wasser, Wasser + Glykol
Filtrationsgrad: 600 μm
Sie haben dazu Fragen?
Wir schicken Ihnen gerne alle Unterlagen zu unseren Produkten im PDF-Format zum Herunterladen. Zudem stellen wir Ihnen Installations-, Inbetriebnahme- und Bedienungsanleitungen sowie Angaben zu Maßen und technischen Voraussetzungen zur Verfügung.
